RXI-050被动环形网

RXI-050型被动环形网

RXI-050型被动环形网由钢丝绳网或环形网（需拦截小块落石时附加一层铁丝格栅），固定系统（锚杆、拦锚绳、基座和支撑绳）、减压环和钢柱四个主要部分构成。钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防护，从而阻止崩塌岩石土体的下坠，起到边坡防护作用。

RXI-050型被动环形网的柔性和拦截强度足以吸收和分散传递500KJ以内的落石冲击动能,消能环的设计和采用使系统的抗冲击能力得到进一步提高SNS被动防护网与刚性拦截和砌浆挡墙相比较,改变了原有施工工艺,使工期和资金得到减少。

产品质量标准需符合“中华人民共和国铁道行来标准：TB/T3089-2004”和“中华人民共和国交通行业标准：JT/T528-2004”。

产品特性

系统的柔性和拦截强度足以吸收和分散传递预计的落石冲击动能,消能环的设计和采用使系统的抗冲击能力得到进一步提高.与刚性拦截和砌浆挡墙相比较,改变了原有施工工艺,使工期和资金得到减少.

系统的柔性防护和拦截强度足以吸收和分散传递石的冲击动能，减压环的设计和采用使系统的冲力得到进一步提高。

产品结构配置

型号:RXI-050

网型：R7/3/300

上/下支撑绳（每跨平均减压环数）：Φ22单绳

上拉锚绳：Φ18单绳

侧拉锚绳：Φ18双绳

下拉及中间加固拉锚绳：Φ18单绳

缝合绳：Φ8单绳

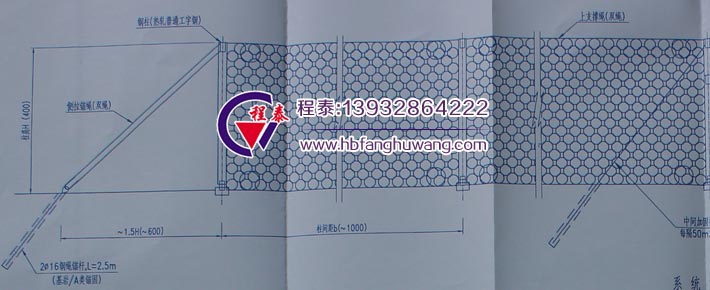

RXI-050系统示意图（左）

RXI-050系统示意图（右）
